混合与筛分

MIXING AND SCREENING

混合机

MIXER

JLDH系列

JLDH Series

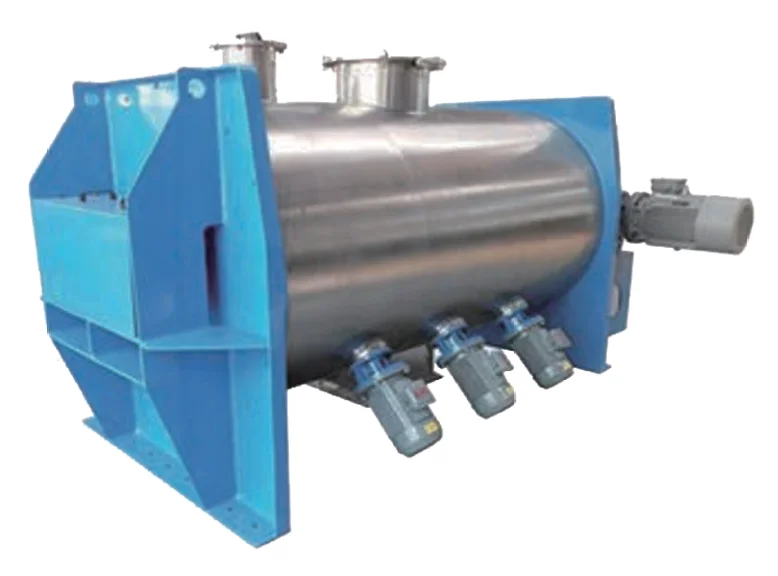

JLDH犁刀混合机

PLOW MIXER

JLDH犁刀混合机由卧式圆柱形筒体、安装有犁头搅拌器的单轴、高速飞刀、顶部开口、底部支腿以及传动单元组成。犁刀头搅拌器旋转以带动物料做径向运动；高速飞刀打散物料；物料在犁头搅拌器和高速飞刀的作用下得到均匀混合。

JLDH犁刀混合机主要技术参数

Main technical parameters of JLDH plow mixer

型号 Model	JLDH
型号 Model	100	300	500	1000	2000	3000	4000	6000	10000	15000
全容积(L) Full volume	100	300	500	1000	2000	3000	4000	6000	10000	15000
工作容积(L) Working volume	40~60	120~180	200~300	400~600	800~1200	1200~1800	1600~1800	2400~3600	4000~6000	6000~9000
转速(rpm) Speed	80	80	80	80	60	60	60	40	20	15
功率(kW) Power	2.2	4	5.5	11	18.5	22	30	37	55	75
尺寸(mm) Dimensions	1600×680 ×800	2000×800 ×1100	2600×1000 ×1200	3000×1250 ×1300	3600×1500 ×1700	4500×1600 ×1800	4500×1600 ×2000	5000×2300 ×2500	5900×2300 ×2500	6400×2600 ×2850

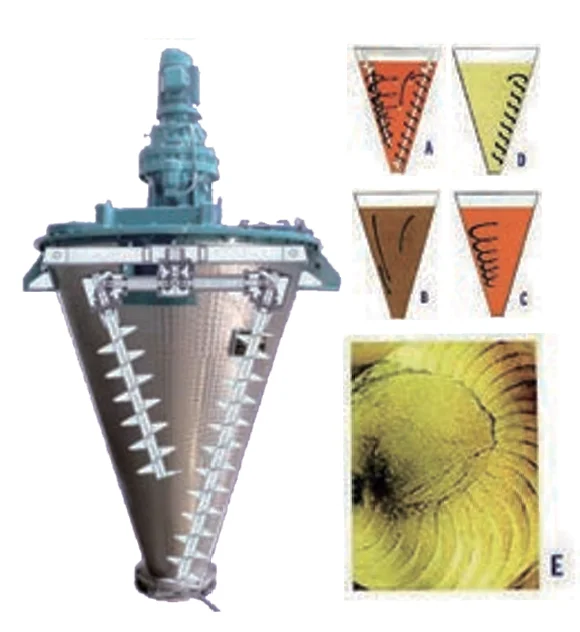

JDSH型悬臂非对称双螺旋锥形混合机

CANTILEVERED ASYMMETRICAL DOUBLE-SPIRAL CONE MIXER

JDSH型悬臂非对称双螺旋锥形混合机利用两非对称螺旋的快速自转，物料向上提升、形成两股非对称沿筒臂由下向上的螺旋物料流。转臂带动的螺旋公转运动，使螺旋外的物料不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛出螺柱，从而达到全圆周方位物料的不断更新扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补充了底部的空穴，从而形成对流循环，由于上述运动的复合，物料在较短时间内获得了均匀混合，混合程度较高。

JDSH系列

JDSH Series

JDSH悬臂非对称双螺旋锥形混合机主要技术参数

Main technical parameters of JDSH cantilevered asymmetrical double-spiral cone mixer

型号 Model	JDSH
型号 Model	100	300	500	1000	2000	3000	4000	6000	10000	15000
全容积(L) Full volume	100	350	500	1000	2000	3500	4000	6000	10000	15000
工作容积(L) Working volume	40~60	120~180	200~300	400~600	800~1200	1200~1800	1600~1800	2400~3600	4000~4800	6000~9000
转速(rpm) Speed	公转2/自转108 Revolution 2 / Rotation 108			公转2/自转60 Revolution 2 / Rotation 60
功率(kW) Power	11	2.2	3	4	5.5	7.5	11	15	22	30
尺寸(Φ×H mm) Dimensions	700×1500	900×2060	1100×2350	1460×2760	1900×3400	2700×3700	2400×4400	2700×4900	3800×5400	3400×6400

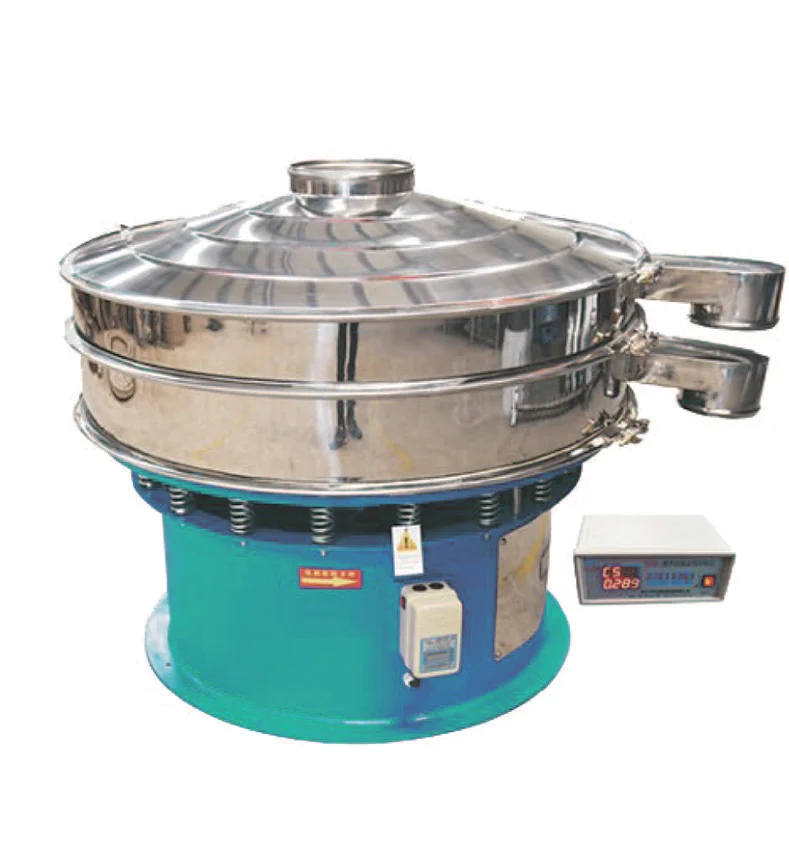

振动筛

VIBRATING SCREEN

振动筛电动机在运转时，使振动器产生激振，通过弹簧连接，使参振部分成复旋形振动，此振动轨迹是一种复杂的空间立体曲线，该曲线在水平投影为一圆形，在两垂直面上的投影均为椭圆形（即上下、左右、倾斜三维运动）。调节振动器上下旋转重锤块的相位角，可改变筛面物料的运动轨迹，当上下重锤块重叠，相位角在0度时，物料从中心向外辐散；当重锤块的相位角在90度时，物料向中心聚拢。

ZS系列

ZS Series

ZS系列振动筛主要技术参数

Main technical parameters of ZS vibrating screen

型号 Model	ZS
型号 Model	500	600	800	1000	1200	1500	2000
直径(mm) Diameter	500	600	800	1000	1200	1500	2000
有效筛面(m²) Effective screen area	0.195	0.28	0.5	0.785	1.130	1.77	3.4
层数 Number of layers	1~4
振动频率(Hz) Vibration frequency	1400
筛网目数(孔/时) Screen mesh number (holes/inch)	5~325
电机功率(kW) Motor power	1.1	1.1	1.5	1.5	2.2	3.0	4.0
单层重量(kg) Single layer weight	140	160	190	230	260	320	400
